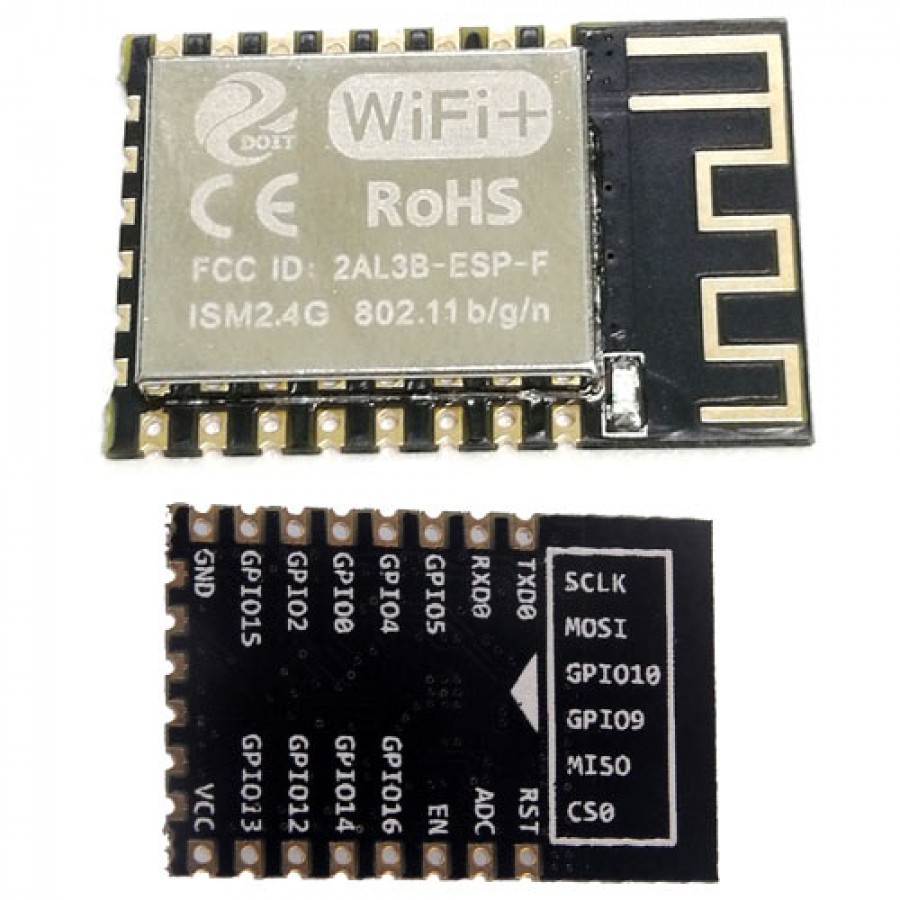

Версия ESP-12F - улучшенная антенна и плата (теперь многослойная).


Данный модуль является продвинутой версией модуля ESP8266-12 с согласованным выходным каскадом и антенной, что значительно увеличило чувствительность и радиус действия. На модуле так же выведены пользовательские выходы GPIO что еще больше расширяет возможности построения на данном модуле систем "умный дом" и "умных вещей".

Большинство модулей имеют свое расположение выводов и они не всегда бывают подписаны, что крайне затрудняет работу с ними. Данный модуль имеет подписанные выводы что облегчает его использование. От модуля ESP-07 отличие состоит в применении антенны, выполненной на печатной плате. В отличии от младших моделей доступно большее количество портов GPIO а так же режим сна с крайне низким потреблением. Для использования модуля с беспаечными макетными платами требуется переходник, так как у модуля шаг выводов 2мм а не 2,54 как у макетных плат.

Размеры платы:

Распиновка:

Схема подключения к ПК:

Более подробную информацию по модулю можно посмотреть тут.

Характеристики:

Микромодуль: ESP8266MOD

Полная совместимость выводов с ESP-12

Напряжение питания: 1.7-3.3В

Рабочая частота: 2.4 ГГц

Мощность излучения: +24dbm

Порты GPIO: доступны во всех исполнениях модуля с шагом 2.0мм

Тип антенны: встроенная

Беспроводные режимы:точка доступа / softAP / SoftAP + точка доступа;

Беспроводный протокол: 802.11 b / g / n;

Поддержка безопасности: Wi-Fi @ 2.4GHz, поддержка WPA / WPA2 режима безопасности

Управление: встроенными АТ-командам
